埋壁開關閥‎ > 6770-XF-80S1
6770-XF-80S1
6770-XF-80S1_DIM
6770-XF-80S1
6770-XF-80S1

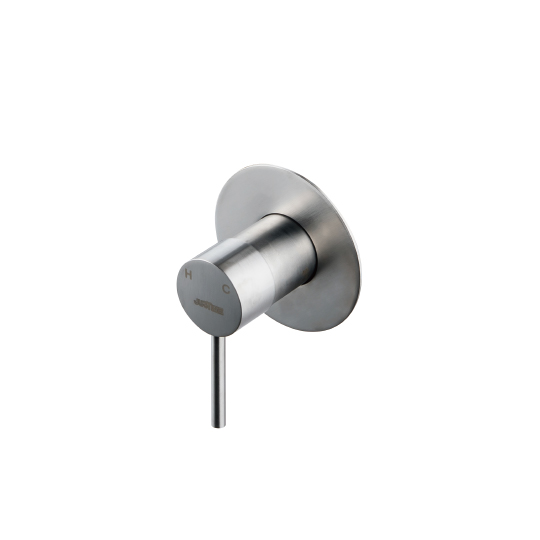

Single-Handle Concealed Valve (Upward Outlet)(Stainless Steel)
埋壁式混合開關閥體組,向上給水
材質: 不鏽鋼
顏色: 刷線 5,492

Download
6770-XF-80S1 Dimension mm

6770-XF-80S1 Installation

6770-XF-80S1 SketchUp





  1. 陶瓷閥使用德國CERAMTEC陶瓷片。
  2. 閥體可安裝於水泥牆房屋及木造房屋。
  3. 在陶瓷閥安裝處底部,設有可拆換逆止閥基座,防止冷熱水逆流。
  4. 已完成牆為基準面安裝預埋件深度位置,在2"(6cm)~3"(7.6cm)之間。
  5. 在陶瓷閥安裝處底部,設有可拆換逆止閥基座,防止冷熱水逆流。
  6. G1/2進水端內牙。
  7. 建議使用水壓範圍1~6kg/cm^2.
  8. 材質為SUS304不鏽鋼。
  9. 把手向上開啟及調整水量,最大上昂角度22°。把手左右旋轉各45°,可以調節冷熱水混合比例。
